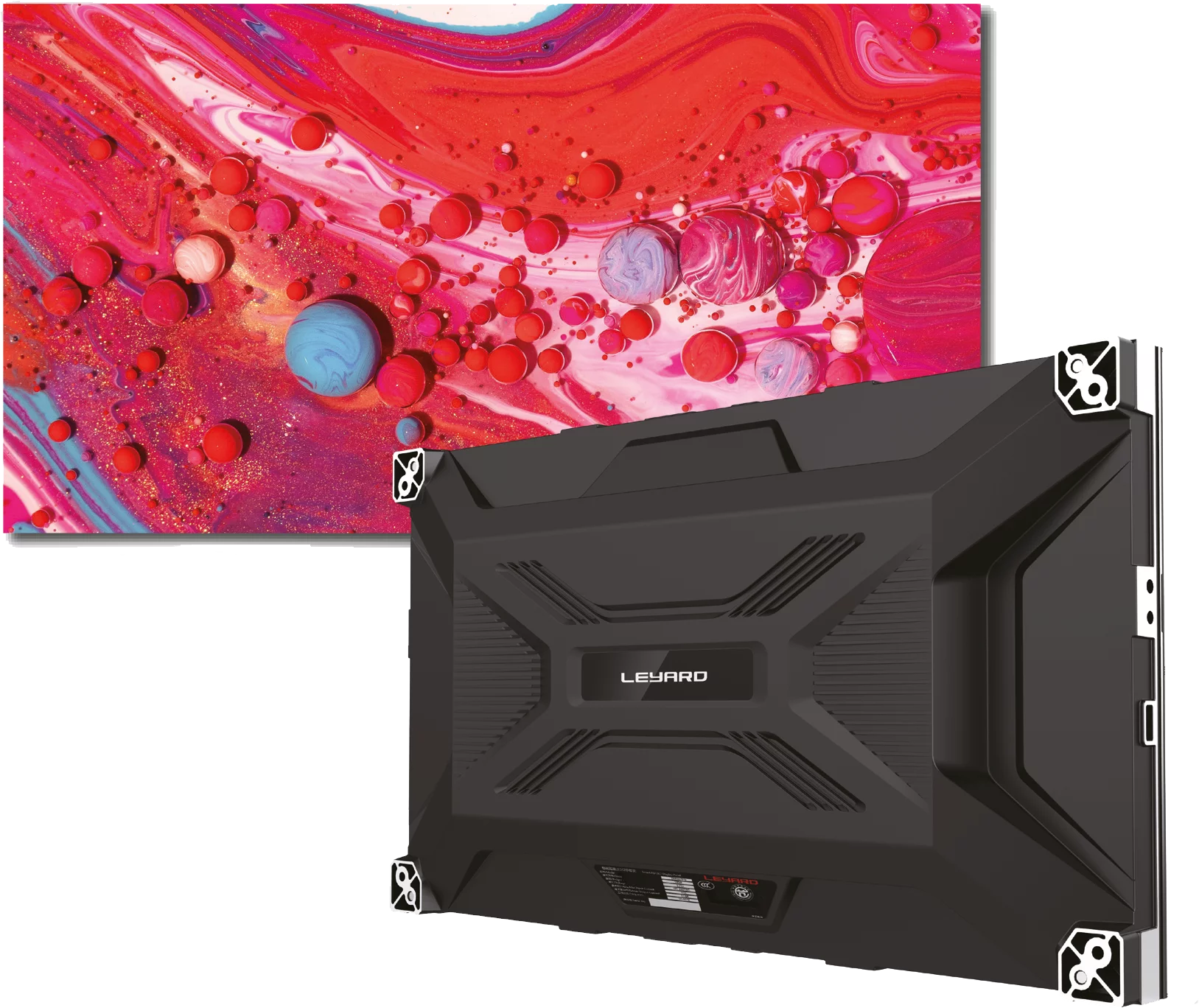

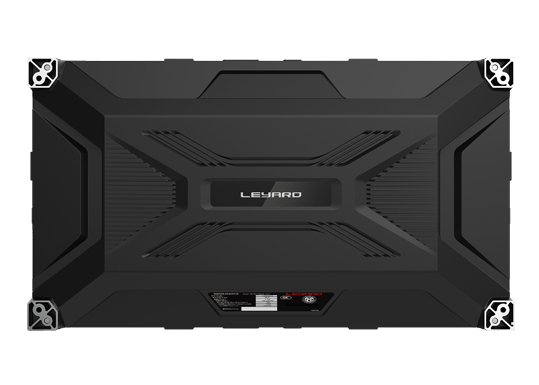

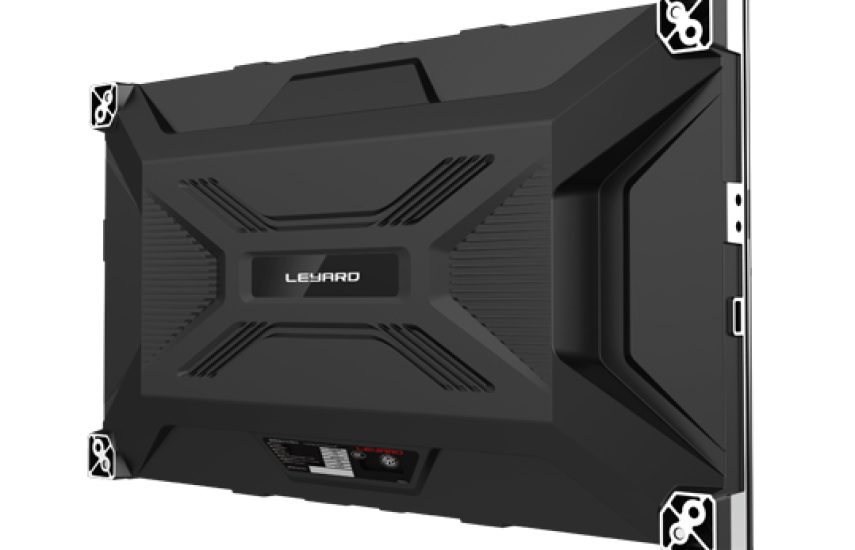

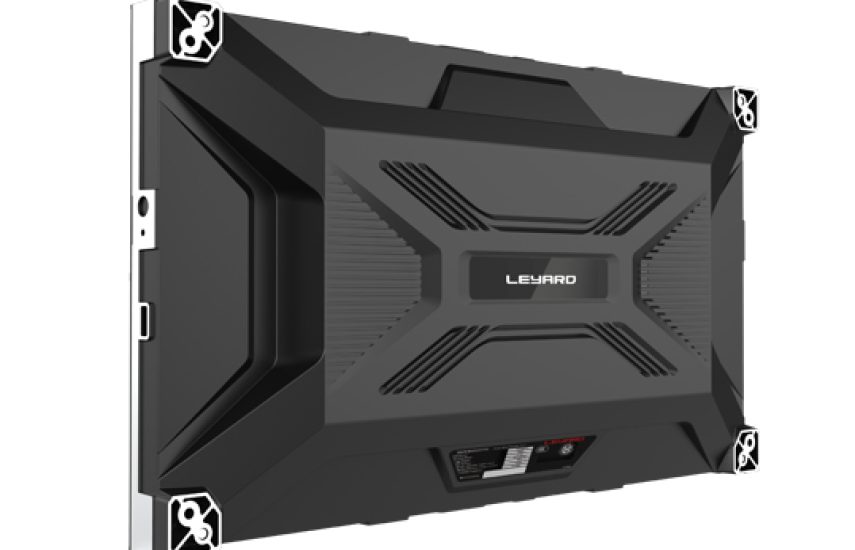

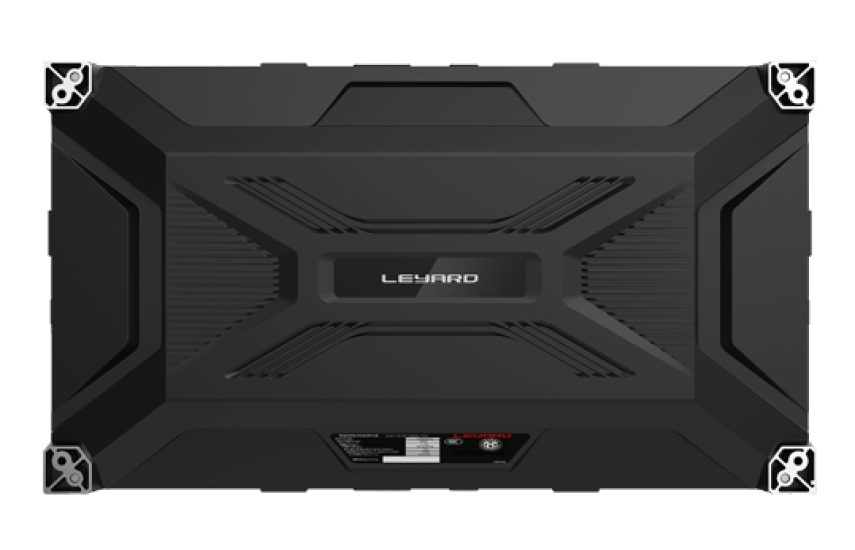

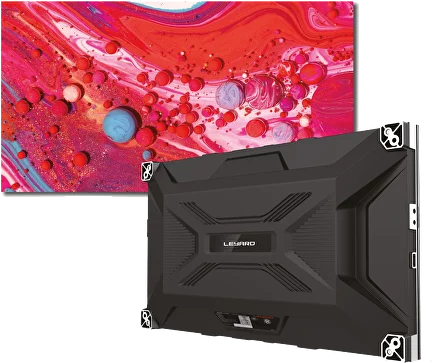

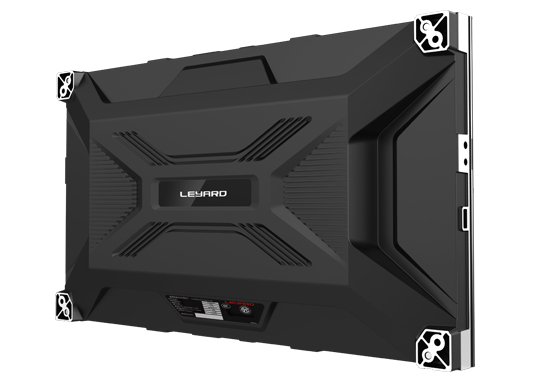

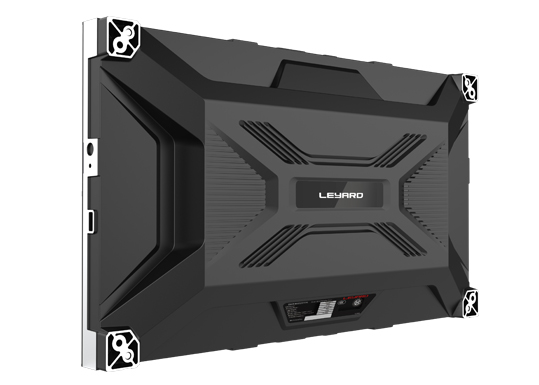

TXF
- Встроенный блок питания
- Возможность настенного монтажа
- Бескабельное соединение
- Опциональная поддержка режима HDR
Особенности платформы TX
Возможность реализации общего экрана с точным соответствием стандартов высокой четкости — 4K и 8K
Модульная конструкция серии TX позволяет осуществить реализацию общего экрана с физическим разрешением сверхвысокой четкости. Светодиодные решения с микрошагом пикселя позволяют реализовать более компактные визуальные поверхности с аппаратной поддержкой 4K и 8K.
Улучшенная компенсация движения для улучшения визуального восприятия движущихся объектов
Светодиод имеет очень быстрый отклик, переключение между включенным и выключенным состояниями происходит практически мгновенно, поэтому эффекта визуальной задержки не возникает, что является большим преимуществом для приложений с требованием быстрого динамического рендеринга. В самоизлучающем режиме светодиода временем отклика можно пренебречь, явления визуальной задержки не происходит даже при выводе быстродвижущихся объектов.
Усовершенствованная технология обработки изображения
Процессинговая система Leyard обладает мощными возможностями обработки видео и вычисления корректирующих данных для вывода видеоизображений высокой четкости. Мы используем технологию обработки видео профессионального студийного качества (10-битная обработка уровней серого и 16-битная обработка цветов), что позволяет отобразить цветовую палитру в 281 триллион цветов. Обеспечивается автоматическая адаптация к источникам сигнала 50/60 Гц, реализуется покадровое сканирование для повышения четкости изображения, а так же присутствует возможность попиксельной обработки для улучшения четкости. Снижаются шумы изображения, повышается резкость, оптимизируется цвет с возможностью дополнительной регулировки цветовой температуры.
Функция увеличения резкости изображения
Повышение резкости изображения с помощью видеопроцессора позволяет отобразить больше деталей и текстур, повысить контраст при выводе оттенков серого и отразить особенности изображения.
Выравнивание по 6 осям
Для регулировки кабинетов по осям X / Y / Z используется один инструмент. Модуль может быть легко отрегулирован по оси Z, что позволяет оптимизировать расположение в плоскости.
- Поддержка цветовой гаммы DCI P3
Цветовая гамма платформы TX соответствует стандарту DCI P3. По сравнению с спецификацией Rеc. 709, расширен цветовой диапазон красного и зеленого цветов, в то же время реализована более точная цветопередача оттенков синего цвета.
-
Ощущение комфорта при просмотре изображения
Модели, реализованные на платформе TX, оставляют потрясающие впечатления от просмотра. Возможность просмотра изображения с малого расстояния позволяет применять решение для новых более требовательных задач.
- Легкость модернизации для увеличения разрешения
Серия TX имеет модульную конструкцию, а система управления поддерживает возможность модернизации для увеличения разрешения с 2K до 4K. Для осуществления модернизации следует всего лишь заменить модуль управления.
- Технология общего катода
Технология точного управления напряжением питания (схема с общим катодом). Для управления используются три отдельных вывода анода, а катоды соединены в общую точку. Такая схема позволяет снизить энергопотребление устройства, таким образом уменьшить нагрев и вероятность отказа и повысить срок службы светодиодов.
- Попиксельная калибровка яркости и цвета
Профессиональная попиксельная калибровка яркость и цвета, в т.ч. отдельных участков и всего полотна экрана, высокая точность, однородность цвета <± 0,003 (при балансе белого 6500K).
- Улучшенное управление отводом тепла
В данной технологической платформе используется новейшая технология управления тепловым потоком для обеспечения равномерности рассеивания тепла внутри корпуса для однородности параметров изображения и замедления старения светодиодных ламп.
Технические характеристики
| Модель | TXF0078 | TXF0093 | TXF0093 | TXF0093 | TXF0125 | TXF0125-L | TXF0156-L | TXF0187-L |
|---|---|---|---|---|---|---|---|---|
| Конфигурация LED | IMD 4in1 | IMD 4in1 | RGB COB | MiP | RGB COB | MiP | MiP | MiP |
| Шаг пикселя (мм) | 0.78125 | 0.9375 | 0.9375 | 0.9375 | 1.25 | 1.25 | 1.5625 | 1.875 |
| Разрешение модуля (ШxВ, пикс.) | 192×216 | 160×180 | 160×120 | 160×180 | 120×90 | 120×270 | 96×216 | 80×180 |
| Размер модуля (ШxВxГ, мм) | 150×168.75×9 | 150×168.75×9 | 150×112.5×9 | 150×168.75×9 | 150×112.5×9 | 150×337.5×9 | 150×168.75×9 | 50×337.5×9 |
| Вес модуля (кг) | 0.16 | 0.16 | 0.089 | 0.16 | 0.089 | 0.32 | 0.32 | 0.32 |
| Комбинация модулей (ШxВ) | 4×2 | 4×2 | 4×3 | 4×2 | 4×3 | 4×1 | 4×1 | 4×1 |
| Разрешение кабинета | 768×432 | 640×360 | 640×360 | 640×360 | 480×270 | 480×270 | 384×216 | 320×1806 |
| Размер кабинета (ШxВxГ, мм) | 600×337.5×67 | 600×337.5×67 | 600×337.5×67 | 600×337.5×67 | 600×337.5×67 | 600×337.5×67 | 600×337.5×67 | 600×337.5×67 |
| Площадь экрана (м2) | 0.2025 | 0.2025 | 0.2025 | 0.2025 | 0.2025 | 0.2025 | 0.2025 | 0.2025 |
| Вес кабинета (кг/кабинет | кг/м2) | 6.5| 32.2 | 6.5|32.2 | 8.4| 41.6 | 6.5|32.2 | 8.4| 41.6 | 6.5| 32.2 | 6.5| 32.2 | 6.5|32.2 |
| Калибровка яркости | да | да | да | да | да | да | да | да |
| Яркость (кд/м2) /после калибровки | ≥1200 | ≥2000 | ≥1200 | ≥2000 | ≥1200 | ≥2000 | ≥2000 | ≥2000 |
| Цветовая температура (K) | 3000-10000 (регулируемая) | 3000-10000 (регулируемая) | 3000-10000 (регулируемая) | 3000-10000 (регулируемая) | 3000-10000 (регулируемая) | 3000-10000 (регулируемая) | 3000-10000 (регулируемая) | 3000-10000 (регулируемая) |
| Горизонтальный угол обзора (°) | ≥170 | ≥170 | ≥160 | ≥170 | ≥160 | 160 | 170 | 170 |
| Вертикальный угол обзора (°) | ≥150 | ≥150 | ≥150 | ≥170 | ≥150 | 140 | 170 | 170 |
| Контрастность | ≥10000:1 | ≥10000:1 | ≥20000:1 | ≥15000:1 | ≥30000:1 | ≥20000:1 | ≥20000:1 | ≥20000:1 |
| Макс. энергопотребление (Вт/кабинет | Вт/м2) | 115|575 | 115| 575 | 115| 575 | 115|575 | 115| 575 | 115| 575 | 115| 575 | 115| 575 |
| Среднее энергопотребление (Вт/кабинет | Вт/м2) | 60| 300 | 43| 210 | 50| 250 | 43| 210 | 45| 225 | 45| 225 | 21| 105 | 20|100 |
| Источник питания | AC100~240V（50/60Hz） | AC100~240V（50/60Hz） | AC100~240V（50/60Hz） | AC100~240V（50/60Hz） | AC100~240V（50/60Hz） | AC100~240V（50/60Hz） | AC100~240V（50/60Hz） | AC100~240V（50/60Hz） |
| Конфигурация системы питания | единый источник питания | единый источник питания | единый источник питания | единый источник питания | единый источник питания | единый источник питания | единый источник питания | единый источник питания |
| Кадровая частота (Гц) | 50&60 | 50&60 | 50&60 | 50&60 | 50&60 | 50&60 | 50&60 | 50&60 |
| Уровень серого (бит) | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 |
| Поддержка HDR | HLG/HDR10 | HLG/HDR10 | HLG/HDR10 | HLG/HDR10 | HLG/HDR10 | HLG/HDR10 | HLG/HDR10 | HLG/HDR10 |
| Частота обновления (Гц) | 3840 | 3840 | 3840 | 3840 | 3840 | 3840 | 3840 | 3840 |
| Класс защиты IP Level (передняя панель) | IP5X | IP5X | IP5X | IP5X | IP5X | IP5X | IP5X | IP5X |
| Класс защиты IP Level (задняя панель) | IP6X | IP6X | IP6X | IP6X | IP6X | IP6X | IP6X | IP6X |
-
