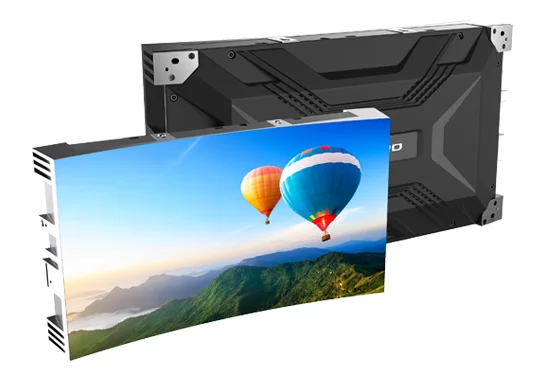

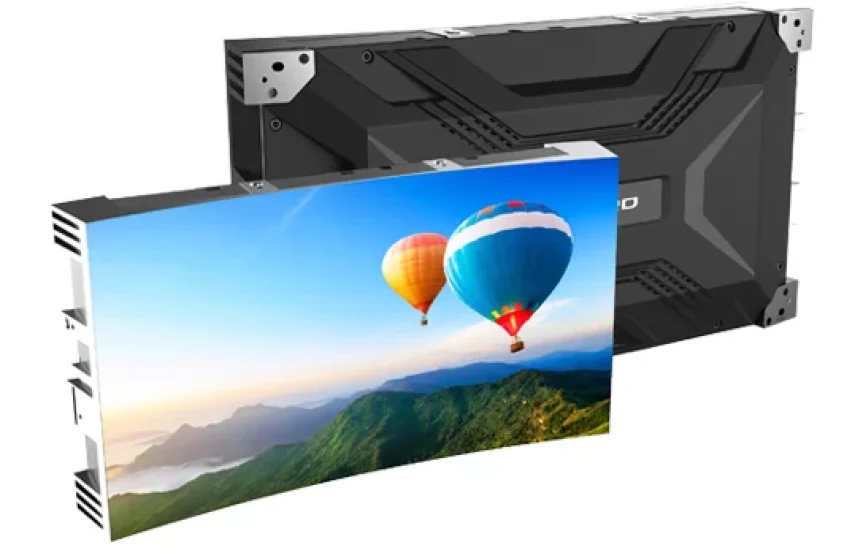

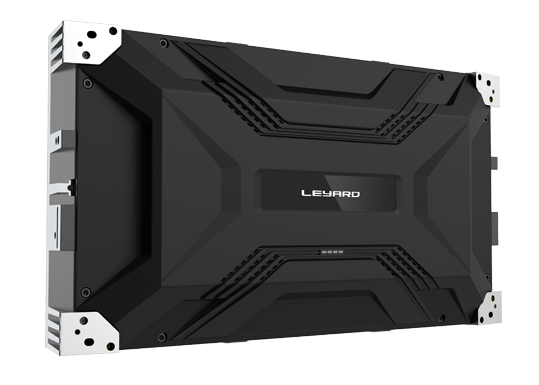

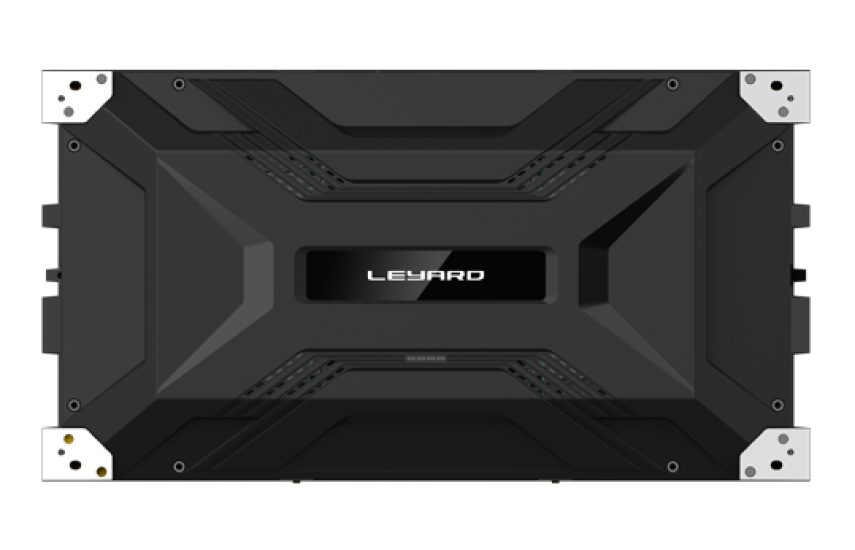

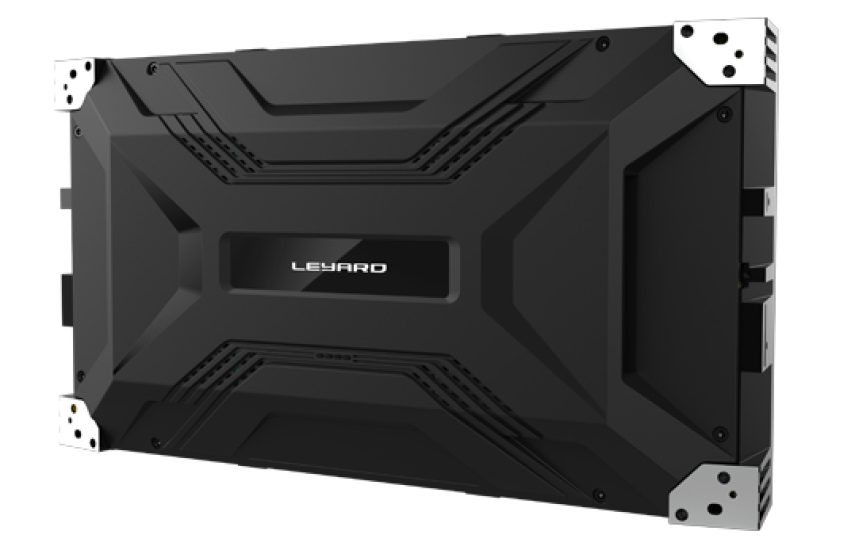

TXC
- Тыловой монтаж и сервис
- Закругление с радиусом 3 м
- Выравнивание по 6 осям
- Бескабельное соединение
- Опциональная поддержка режима HDR
Особенности платформы TX

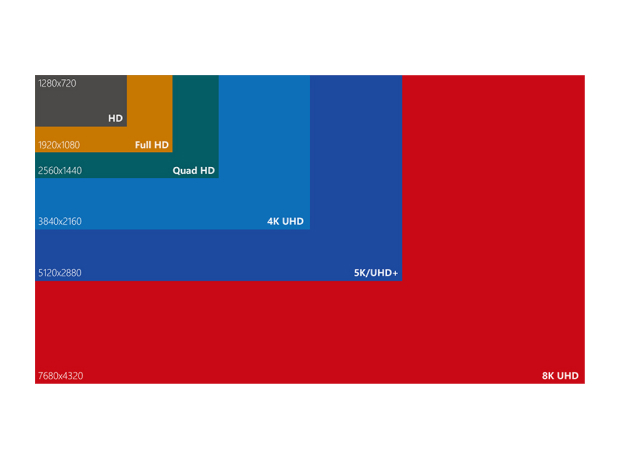

Возможность реализации общего экрана по стандартам высокой четкости
Модульная конструкция серии TX позволяет осуществить реализацию общего экрана с физическим разрешением сверхвысокой четкости. Светодиодные решения с микрошагом пикселя позволяют реализовать более компактные визуальные поверхности с аппаратной поддержкой 4K и 8K.
Улучшенная компенсация движения
Светодиод имеет очень быстрый отклик, переключение между включенным и выключенным состояниями происходит практически мгновенно, поэтому эффекта визуальной задержки не возникает, что является большим преимуществом для приложений с требованием быстрого динамического рендеринга. В самоизлучающем режиме светодиода временем отклика можно пренебречь, явления визуальной задержки не происходит даже при выводе быстродвижущихся объектов.
Усовершенствованная технология обработки изображения
Процессинговая система Leyard обладает мощными возможностями обработки видео и вычисления корректирующих данных для вывода видеоизображений высокой четкости. Используется технология обработки видео профессионального студийного качества (10-битная обработка уровней серого и 16-битная обработка цветов), что позволяет отобразить цветовую палитру в 281 триллион цветов. Обеспечивается автоматическая адаптация к источникам сигнала 50/60 Гц, реализуется покадровое сканирование для повышения четкости изображения, также присутствует возможность попиксельной обработки для улучшения четкости. Снижаются шумы изображения, повышается резкость, оптимизируется цвет с возможностью дополнительной регулировки цветовой температуры.
Функция шумоподавления при выводе изображения
Автоматическое уменьшение шума изображения для увеличения плавности и улучшения впечатлений от просмотра.
Функция увеличения резкости изображения
Повышение резкости изображения с помощью видеопроцессора позволяет отобразить больше деталей и текстур, повысить контраст при выводе оттенков серого и отразить особенности изображения.

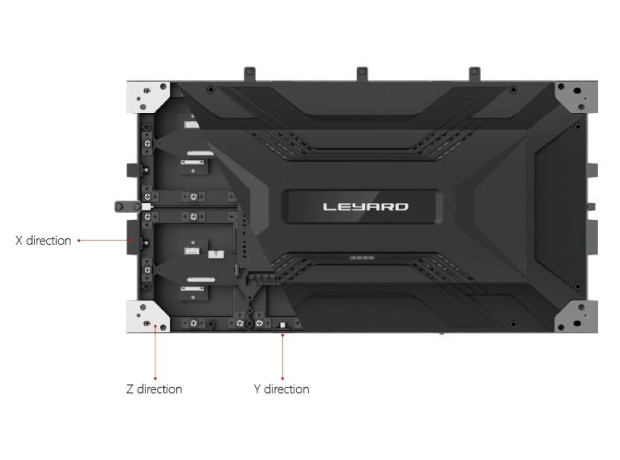

Выравнивание по 6 осям
Для регулировки кабинетов по осям X / Y / Z используется один инструмент. Модуль может быть легко отрегулирован по оси Z, что позволяет оптимизировать расположение в плоскости.
- Поддержка цветовой гаммы DCI P3
Цветовая гамма платформы TX соответствует стандарту DCI P3. По сравнению с спецификацией Rеc. 709, расширен цветовой диапазон красного и зеленого цветов, в то же время реализована более точная цветопередача оттенков синего цвета.
-
Удобство для зрителя
Продукты, реализованные на платформе TX, оставляют потрясающие впечатления от просмотра. Возможность просмотра изображения с малого расстояния позволяет применять решение для новых задач.
- Легкость модернизации для увеличения разрешения
Серия TX имеет модульную конструкцию, а система управления поддерживает возможность модернизации для увеличения разрешения с 2K до 4K. Для осуществления модернизации следует всего лишь заменить модуль управления.
- Технология общего катода
Технология точного управления напряжением питания (схема с общим катодом). Для управления используются три отдельных вывода анода, а катоды соединены в общую точку. Такая схема позволяет снизить энергопотребление устройства, таким образом уменьшить нагрев и вероятность отказа и повысить срок службы светодиодов.
- Попиксельная калибровка яркости и цвета
Профессиональная попиксельная калибровка яркости и цвета, в том числе отдельных участков и всего полотна экрана. Высокая точность и однородность цвета <± 0,003 (при балансе белого 6500K).
- Улучшенное управление отводом тепла
В данной технологической платформе используется новейшая технология управления тепловым потоком для обеспечения равномерности рассеивания тепла внутри корпуса для однородности параметров изображения и замедления старения светодиодных ламп.
Технические характеристики
| Модель | TXC0078 | TXC0093 | TXC0093 | TXC0125 |
|---|---|---|---|---|
| Конфигурация пикселя | IMD 4in1 | IMD 4in1 | MiP | MiP |
| Шаг пикселя (мм) | 0.78125 | 0.9375 | 0.9375 | 1.25 |
| Разрешение модуля (ШхВ, пикс.) | 192×216 | 160×180 | 160×180 | 120×135 |
| Размер модуля (ШxВxГ, мм) | 150×168.75×11 | 150×168.75×11 | 150×168.75×11 | 150×168.75×11 |
| Вес модуля (кг) | 0.16 | 0.16 | 0.16 | 0.16 |
| Комбинация модулей (ШxВ) | 4×2 | 4×2 | 4×2 | 4×2 |
| Разрешение кабинета | 768×432 | 640×360 | 640×360 | 480×270 |
| Размер кабинета (ШxВxГ, мм) | 600×337.5×100 | 600×337.5×100 | 600×337.5×100 | 600×337.5×100 |
| Площадь экрана (м2) | 0.2025 | 0.2025 | 0.2025 | 0.2025 |
| Вес кабинета (кг/кабинет | кг/м2) | 6.9 | 34.1 | 6.9 | 34.1 | 6.9 | 34.1 | 6.9 | 34.1 |
| Плотность пикселя (пикс./м2) | 1638400 | 1137778 | 1137778 | 640000 |
| Мин. радиус закругления (м) | 4 | 4 | 4 | 4 |
| Плоскостность поверхности (мм) | ≤0.1 | ≤0.1 | ≤0.1 | ≤0.15 |
| Калибровка яркости | да | да | да | да |
| Калибровка цветности | да | да | да | да |
| Яркость (кд/м2) /после калибровки/ | ≥1200 | ≥2000 | ≥2000 | ≥2000 |
| Горизонтальный угол обзора (°) | 170 | 170 | 170 | 170 |
| Вертикальный угол обзора (°) | 150 | 150 | 150 | 150 |
| Контрастность | ≥10000:1 | ≥10000:1 | ≥15000:1 | ≥20000:1 |
| Макс. энергопотребление (Вт/кабинет | Вт/м2) | 115 | 575 | 115 | 575 | 115 | 575 | 115 | 575 |
| Среднее энергопотребление (Вт/кабинет | Вт/м2) | 60 | 300 | 43 | 210 | 43 | 210 | 23 | 115 |
| Источник питания | AC100~240V(50-60Hz) | AC100~240V(50-60Hz) | AC100~240V(50-60Hz) | AC100~240V(50-60Hz) |
| Кадровая частота (Гц) | 50&60 | 50&60 | 50&60 | 50&60 |
| Уровень серого, бит | 16 | 16 | 16 | 16 |
| Поддержка HDR | HLG/HDR10 | HLG/HDR10 | HLG/HDR10 | HLG/HDR10 |
| Частота обновления (Гц) | 3840 | 3840 | 3840 | 3840 |
| Срок службы (ч.) | ≥100000 | ≥100000 | ≥100000 | ≥100000 |
